Gaz Kaldırma Silindiri: Oturma ve Dolaplar için Boyutlandırma, Seçim, Montaj ve Sessiz Performans

Ofis koltuğu için ayarlanabilir gaz kaldırma silindiri : Ergonomi, Güvenlik ve Hassas Kurulum

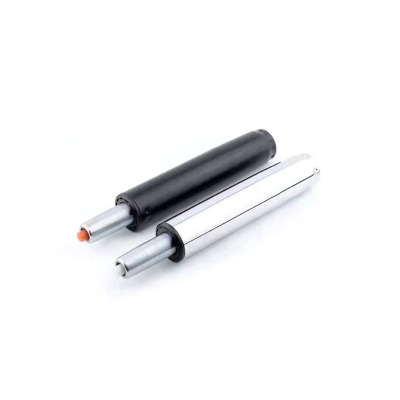

Gaz kaldırma silindiri (bazen gazlı yay veya pnömatik sütun olarak da adlandırılır), enerjiyi sıkıştırılmış nitrojende depolayan ve küçük bir dahili valf ile hareketi kontrol eden kapalı bir cihazdır. Ofis koltuklarında, ayarlanabilir gaz kaldırma silindiri ofis koltuğu için kullanıcının ağırlığını desteklerken yumuşak yükseklik değişikliklerine olanak tanır, böylece duruş milimetre düzeyinde hassasiyetle ayarlanabilir. Kol çekildiğinde valf kısa süreliğine açılır ve piston boyunca basıncın eşitlenmesini sağlayarak koltuğun hareket etmesini sağlar; kol bırakıldığında vana kapanır ve seçilen konum korunur. Bu basit mekanizma, uygun boyutta olduğunda, gün içindeki "kaymayı" ortadan kaldırır ve alt sırtın yorulmasına neden olan sarsıcı son durakları önler.

Ergonomik Hedefler ve Neden Önemlidirler

Temel amaç, kullanıcıyı kalçaları kabaca yere paralel olacak, ayakları düz bir şekilde duracak ve omuzlar rahatken dirsekler masa yüzeyinin hemen üzerinde kalacak şekilde yerleştirmektir. Geniş bir popülasyonda bu hedeflere ulaşmak için hem kısa hem de uzun kullanıcılara hizmet edecek kadar uzun bir vuruş ve kullanıcı, koltuk ve mekanizmanın toplam kütlesini dengeleyen bir güç sınıfı seçin. Çok güçlü bir silindir alçalmaya karşı direnç gösterir ve kullanıcı koltuğun ağırlığını kısmen kaldırdığında yukarı doğru "yüzebilir"; çok zayıf bir silindir, kol çekilmese bile yavaşça batar. Her iki hata da sürekli mikro ayarlamalar yapılmasına neden olur ve uzun vardiyalarda yorgunluğu artırır.

Anahtar Seçim Parametreleri

• İnme — minimum koltuk yüksekliğinden maksimum koltuk yüksekliğine kadar olan yolculuk; ortak değerler çalışma sandalyeleri için 80-140 mm arasında, tabureler için 200 mm'ye kadar değişir.
• Minimum ve maksimum uzunluklar — kullanıcıyı omuz silkmeden veya ayakları sallanmaya bırakmadan en alt ve en yüksek konumların masa geometrisine uyup uymadığını belirleyin.
• Kuvvet sınıfı — Koltuğun ne kadar kolay yükseleceğini ve kol bırakıldığında ne kadar sıkı tutulacağını belirleyen iç basınç.
• Arayüz geometrisi - taban için koniklik boyutu ve mekanizma için koni; Sallanmayı veya yanlış oturmayı önlemek için doğrulayın.
• Valf hissi ve sönümleme — düzgün ölçüm, adım benzeri hareket veya son duraklarda sıçrama olmadan kademeli inişe izin verir.

Kurulum, Devreye Alma ve Güvenlik

Silindiri yerleştirmeden önce, güvenli ve gıcırtısız bir baskı yerleşimi sağlamak için birleşme koniklerini temizleyin. Önce kolonu tabana yerleştirin, ardından koltuk mekanizmasını piston konisi üzerine hizalayın ve sıkıca bastırın; Contaları korumak için rot ucunu çekiçlemekten kaçının. Temsilci bir kullanıcıyla sandalyeyi tam hareket ettirerek devreye alın: kol bırakıldığında koltuk kendi kendine yükseliyorsa daha düşük bir kuvvet sınıfı seçin; eğer batarsa, bir sınıf yukarı çık. Kullanıcıları, daha yumuşak hareket ve daha uzun valf ömrü için kolu çalıştırırken koltuğun ağırlığını biraz azaltma konusunda eğitin. Her silindire kapalı bir basınçlı kap gibi davranın; delmeyin, ezmeyin veya yüksek ısıya maruz bırakmayın.

İyi Bir Uyum için Hızlı Kontrol Listesi

• Koltuk yüksekliği, amaçlanan kullanıcı yüzdelik aralığını kapsar.
• Hareket, yapışma veya "çentikler" olmaksızın pürüzsüzdür.
• Birkaç döngüden sonra tabanda veya mekanizma arayüzünde yalpalama yok.
• Strok sonu ani olmaktan ziyade yastıklama hissi verir.

Ağır hizmet tipi gaz kaldırma silindirinin değiştirilmesi : Yük Değerleri, Dayanıklılık ve Yükseltme Seçenekleri

Daha yoğun kullanıcıların olduğu, 7/24 personelin bulunduğu veya sık paylaşım yapılan ortamlarda, ağır hizmet tipi gaz kaldırma silindirinin değiştirilmesi servis ömrünü önemli ölçüde uzatabilir. Standart ünitelerle karşılaştırıldığında, ağır hizmet tipi silindirlerde genellikle daha kalın basınç tüpleri, bükülme direnci için daha büyük çaplı çubuklar ve daha yüksek yükler ve daha fazla döngü için formüle edilmiş contalar kullanılır. Yükseltme hedefi yalnızca gücü artırmak değildir; sıcaklık dalgalanmaları ve düz olmayan zeminlerde eğilme veya yuvarlanma nedeniyle oluşan yan yükler de dahil olmak üzere, gerçek dünya koşullarının daha geniş bir yelpazesinde kontrollü hareketi ve tutarlı tutma gücünü korumaktır.

Ağır Hizmetin Faydasını Gösterdiği Yer

• Sandalyelerin günde onlarca kez ayarlandığı ortak iş istasyonları.
• Conta aşınmasını hızlandıran toz ve sıcaklık değişiminin olduğu endüstriyel alanlar.
• Kullanıcıların sık sık öne doğru eğildiği veya kenarda oturduğu durumlar, yan yükleri artırır.

Standart ve Ağır Hizmet — Anlatım Karşılaştırması

Standart bir silindir daha hafiftir ve daha az maliyetlidir ve genellikle düşük yüklerde çalıştırılması biraz daha kolay hissettirir; ancak yüksek statik veya dinamik yükler altında, arayüzler aşındıkça kademeli olarak çökme gösterebilir veya daha erken yalpalama gelişebilir. Ağır hizmet tipi bir silindir bu sürünerek inişe direnir, birçok döngüden sonra hareketi doğrusal tutar ve yan yükleme altında düz kalır, ancak ön tarafta daha fazla ağırlığa ve daha fazla maliyete neden olabilir. Sandalyeler daha hafif, tek kullanıcıya tahsis edilirse standart üniteler ekonomik olabilir; Sandalyeler bir araya toplanıyor veya günün 24 saati kullanılıyorsa, ağır hizmet seçeneği genellikle daha düşük bir toplam sahip olma maliyeti sağlar çünkü değiştirmeler ve arıza süreleri azalır.

Yükseltme İpuçları

• Değiştirme sonrasında koltuk geometrisini korumak için konikliği ve toplam uzunluğu eşleştirin.
• Yenileme öncesi minimum/maksimum koltuk yüksekliklerini belgeleyin ve kurulum sonrasında bunları doğrulayın.
• İki kuvvet sınıfı arasında şüpheye düştüğünüzde, daha düşük olanı seçin ve çoğu kullanıcıyı kapsayacak darbeye güvenin; aşırı kuvvet kullanılabilirliğe zarar verir.

Gaz kaldırma silindiri boyut tablosu : Boyutlar, Kuvvet Sınıfları ve Hızlı Seçim

Açık bir gaz kaldırma silindiri boyut tablosu Kullanım durumlarını geometri ve kuvvetle eşleştirerek tahminleri azaltır. Üç temel sayı minimum uzunluk (sıkıştırılmış), strok (kullanılabilir hareket) ve maksimum uzunluktur (sıkıştırılmış artı strok). Bunları uygun bir güç sınıfıyla birleştirin, böylece sandalyenin kendi kendine yükselmesi veya kol bırakıldığında batmaması sağlanır. Tabanlar ve mekanizmalar yığın yüksekliğini artırdığından, daha kısa veya daha uzun kullanıcılar için rahatsız edici aşırılıklardan kaçınmak için her zaman herhangi bir tabloyu bir başlangıç ​​noktası olarak kabul edin ve gerçek sandalye üzerinde onaylayın.

Kullanım Durumuna Göre Temel Kural Eşlemesi

• Genel görev koltuğu: orta kuvvette, 100-120 mm stroklu, standart masa yükseklikleri için makul minimum uzunluk.
• Paylaşılan banklar: Daha geniş bir kitleyi kapsamak için orta-yüksek kuvvet, 120-140 mm strok.
• Çizim tabureleri: yüksek güçlü, 160-200 mm stroklu ve stabilite için ayak halkası.
• Kompakt oturma yeri: düşük kuvvet, 80-100 mm strok ve alçak masalar için kısa minimum uzunluk.

Açıklayıcı Tablo (Gösterge Değerleri)

Grafik Etkili Bir Şekilde Nasıl Kullanılır?

1. Kullanıcı nüfusu ve masa yüksekliğiyle başlayın; her iki ucu da kapsayan bir kontur seçin.
2. Sandalyeyi tipik bir kullanıcıyla dengeleyecek bir kuvvet sınıfı seçin; kendiliğinden yükselmediğini doğrulayın.
3. Aşırı durumlarda diz veya omuz sıkışmasını önlemek için minimum ve maksimum uzunlukları gerçek mobilyalarla karşılaştırın.
4. Filonuzda standartlaştırmadan önce bir sandalyenin prototipini yapın ve geri bildirim toplayın.

Gaz kaldırma silindiri stroku nasıl ölçülür? : Araçlar, Yöntemler ve Doğrulama

bilmek gaz kaldırma silindiri stroku nasıl ölçülür sipariş hatalarını önler ve ergonomik hedeflerin karşılanmasını sağlar. En güvenilir yöntem sandalyeden ölçüm yapmaktır: kapalı uzunluğu çubuk tamamen yerleştirilmiş haldeyken kaydedin, ardından çubuk tamamen uzatılmış haldeyken açık uzunluğu kaydedin; fark vuruştur. Çıkarmanın pratik olmadığı durumlarda, açıkta kalan çubuğu en alçak ve en yüksek oturma konumlarında işaretleyebilir, ardından işaretler arasındaki mesafeyi ölçebilirsiniz. En iyi tekrarlanabilirlik için tutarlı referans noktaları kullanın (taban konisi yuvasından çubuk ucuna veya adaptör omzuna), iki kez ölçüm yapın ve sonuçların ortalamasını alın.

Adım Adım Prosedür

1. Çubuğu eziklerden veya çiziklerden koruyarak silindiri dikkatlice çıkarın.
2. Referans düzlemlerini tanımlayın: taban konisi yuvası ve çubuğun veya bağlı adaptörün üst kısmı.
3. Tam sıkıştırmayı sağlamak için kapalı uzunluğu düz bir yüzey üzerinde hafif eksenel yük ile ölçün.
4. Tam uzatmaya izin verin, ardından aynı referans noktaları arasındaki açık uzunluğu ölçün.
5. İnme hesaplaması: S = L _açık − L _kapalı .
6. Sertliği ve arayüz sınıfını doğrulamak için dış boru ve çubuk çaplarını kaydedin.

Cümlelerde Karşılaştırılan Yöntemler

Sandalyenin ölçülmesi genellikle en doğru olanıdır çünkü mekanizma gerçek son durakları gizleyemez; Sandalyede ölçüm yapmak daha hızlıdır ancak bağlantılar hareketi sınırlandırırsa hareketi eksik raporlayabilir. Kumpaslar şerit metreden daha sıkı toleranslar sağlar, ancak ölçümler tekrarlanırsa sert bir cetvel yeterlidir. Model numaraları bilindiğinde üretici verilerinin okunması en hızlıdır; ancak değişiklikler veya tasarım revizyonları, basılı sayıların eldeki parçadan farklı olmasına neden olabilir; bu nedenle, bir parti satın almadan önce fiziksel bir kontrol yapılması akıllıca olacaktır.

Kaçınılması Gereken Yaygın Tuzaklar

• Referans noktalarını kapalı ve açık ölçümler arasında karıştırma.
• Adaptörlerden veya dekoratif örtülerden gelen yığın yüksekliğinin göz ardı edilmesi.
• Valf kısmen açıkken ölçüm yapılması tutarsız okumalara neden olur.

Dolaplar için sessiz gaz kaldırma silindiri : Gürültü Kaynakları, Sönümleme ve Montaj İçin En İyi Uygulamalar

Evrak ve mobilya kapaklarında, sessiz gaz kaldırma silindiri dolaplar için Çarpmaları, gıcırtıları ve gevezelikleri ortadan kaldırarak algılanan kaliteyi dönüştürür. Dikey oturma kolonlarının aksine, kabin silindirleri çeşitli açılarda çalışır ve strok boyunca değişikliklerden yararlanır, bu da herhangi bir yanlış hizalamayı veya aşırı boyutlandırmayı artırır. Gürültü genellikle üç yerden gelir: gaz hızları çok yüksek olduğunda iç türbülans, kuru çubuk contalarında düşük hızlı yapışma ve braketler veya ince panellerdeki dış rezonanslar. Panzehir üç yönlüdür: orta strok hızlarının mütevazı kalmasını sağlayan doğru kuvvet, hareketin sonuna doğru yumuşak valfleme veya yavaş kapanma sönümleme ve donanımın bir ses tahtası görevi görmesini önleyen sağlam montaj.

Sessiz Çalışmaya İlişkin Tasarım Yönergeleri

• En yüksek açılma hızını azaltmak için biraz daha düşük kuvvetle daha uzun stroku tercih edin.
• Yağın ana contayı yağlaması için mümkünse çubuğu kapalı konumda monte edin.
• Küçük yanlış hizalamaları gıcırtı olmadan gidermek için küresel rulmanlar veya polimer burçlu miller kullanın.
• Son durakta kalan enerjiyi emmek için temas noktalarına elastomer tamponlar ekleyin.
• Braketleri sertleştirin ve 10-20 döngüden sonra malzemeler yerleştikçe bağlantı elemanı torkunu kontrol edin.

Gürültü Belirtileri, Nedenleri ve Çözümleri

Başlangıçta hareket bir cıvıltı sesi çıkarıyorsa conta muhtemelen kurudur; Çubuk aşağı doğru yönlendirilmiş halde kapağın birkaç kez döndürülmesi çoğu zaman sessizliği yeniden sağlar. Bir kabin neredeyse tamamen açılırsa, kuvvet muhtemelen çok yüksektir veya kaldıraç darbenin sonlarında artıyor demektir; Moment kolunu düzleştirmek için braketi birkaç milimetre hareket ettirmek profili düzleştirebilir. Hareket durduktan sonra devam eden çıngırak genellikle dış kaynaklıdır (gevşek vidalar, ince paneller veya donanım teması) dolayısıyla destek veya contalama, silindirin kendisini değiştirmeden bu sorunu çözer.

Doğrulama Kontrol Listesi

• Contaları oturtmak için en az 20 kez açma/kapama döngüsü yapın; Daha sonra sesi değerlendirin.
• Tutamaçlar ve bitişik paneller de dahil olmak üzere tüm hareket boyunca herhangi bir müdahale olmadığını doğrulayın.
• Pivotların aşırı açılarda bağlanamayacağından emin olun; bağlama gürültüyü artırır ve ömrü azaltır.
